GZDW型高频开关直流电源柜是我公司开发生产的一种新型直流电源装置，适用于发电厂、变电站、高层建筑作为自备电源，并适用于10〜500KV变电站和中小型发电厂，可作为高压开关、继电保护、自动装置、事故照明等的操作电源和控制电源。
工作原理
该装置采用独立的充电机，都具有主、浮、均充
三种充电方式。主回路有多种方案，可满足不同用户
的需要。充电机采用三相全控桥式整流电路、触发控
制部分用集成电路构成。控制电路采用0调节器调节，
具有抗干扰能力强、精度高、运行可靠等优点。
主要性能
1、充电机均能进行主充、均充、浮充电，做到一机多功能，提高了产品的可靠性。
2、设有交流双电源自动切换装置。
3、设有母线调压装置，可手动也可自动调节。
4、任一功能单元可退出系统检修。
5、母线设有完善的检测装置。
6、主电路中有浮充电流检测装置，用数字表显示，能方便的看到准确的主、浮充电流，弥补了目前大容量设备在浮充电流检测方面的不足。
7、整机可对外输出母线电压高低、母线接地、充电机故障等信号接点。
基本参数、技术指标
1》额定输入交流电压：380±15%V、频率：50±10‰HZ
2》额定直流输出电压：220V、110V
3》额定直流输出电流：5、10、20、40、80、100、200、300、400A
4》蓄电池额定容量：
阀控式铅酸蓄电池
额定容量：24Ah-500Ah
5》直流母线绝缘电阻不小于100M；绝缘强度工频2KV，耐压1min内不击穿
6》稳定精度≤1%
7》稳流精度≤2%
8》纹波系数≤2%
9》噪声≤55dB
10》柜体尺寸：
2200mm×800（1000、1200）mm×600（800）mm
2300mm×800（1000、1200）mm×600（800）mm

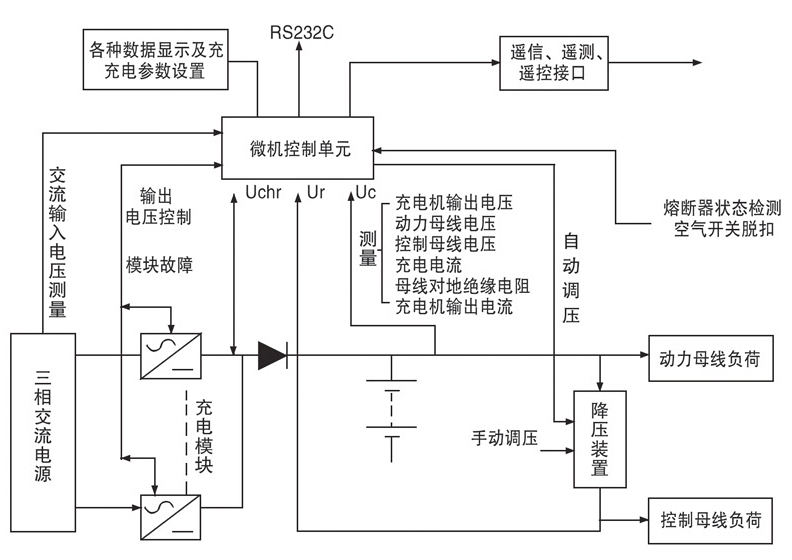

GZDW系列微机直流电源系统原理图
