主要特点
l 效率高,模块效率可达到93%以上。
l 重量轻,体积小。
l 采用隔离自主均流,并机不均流度<±3%,可保证二十台以上模块良好并机。
l 模块具有RS-485接口,方便接入自动化系统进行通信。

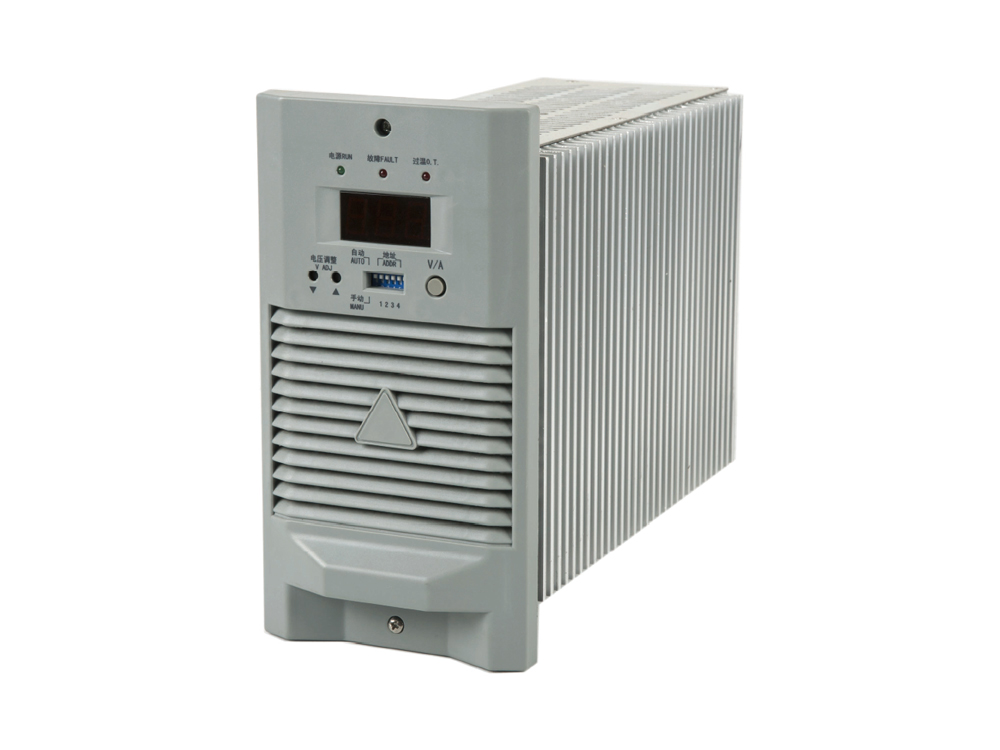

l 模块为LED数码管显示,分别设置显示切换按钮、手动调压按钮、拨码开关,操作简单。
l 输出过压保护:内置过压保护电路,出现过压后模块自动锁死,模块故障指示灯亮,故障模块自动退出工作,不影响整个系统正常运行。
l 输出限流保护:每个模块输出电流为额定输出电流的1.05倍。
l 短路保护:采用回缩下垂限流方式,模块电流输出特性如图1-1,输出短路时模块在瞬间把输出电压拉低到零,短路电流在额定输出电流的15%以下。模块可长期工作在短路状态,不会损坏,排除故障后模块可自动恢复工作。
l 模块并联保护:模块内部有并联保护电路,故障时模块自动退出系统,不影响其它模块正常工作。
l 过温保护:模块检测散热器温度超过85℃左右时自动关机保护,温度降低后模块自动启动。
l 过流保护:过流保护可自动恢复。
技术参数
型号 项目 | DMZ01-48V20-W | DMZ01-48V30-W | DMZ01-24V50-W | |
输出电流(A) | 20 | 30 | 50 | |
功率(KW) | 1.2 | 1.8 | 1.5 | |
输入电压 范围 | 小值 | 187 VAC / 198VDC | ||
典型值 | 220 VAC / 220VDC | |||
大值 | 253 VAC / 286VDC | |||
输出可调范 围(VDC) | 小值 | 40 | 20 | |
典型值 | 48 | 24 | ||
大值 | 58 | 29 | ||
稳压精度 | ±0.6% | |||
充电机效率(效率) | ≥90% | |||
大可闻噪声(dB) | 50 | |||
存储温度(℃) | 小值 | -40 | ||
典型值 | 25 | |||
大值 | 60 | |||
工作环境温度(℃) | 小值 | -10 | ||
典型值 | 25 | |||
大值 | 40 | |||
并机不均流度 | <±5% | |||
启动延时(秒) | 3S-8S | |||
峰--峰值杂音电压 | ≤200mV | |||
自动限流特性 | 输出电流超过输出限流设定值时,恒流输出,输出电流不会增大 | |||
输出过压保护 | 输出电压超过一定电压自动停止输出,以防损坏设备 | |||
输出短路保护特性 | 输出短路时,模块自行保护,以防损坏, 排除故障可自动恢复工作。 | |||
绝缘强度 | 输入对机壳1500VAC 1分钟 3mA 无击穿、无飞弧 | |||
输入对输出1500VAC 1分钟 3mA 无击穿、无飞弧 | ||||
输出对机壳500VAC 1分钟 3mA 无击穿、无飞弧 |
